該電加熱器配套應用于通過空氣介質傳送熱量進行預熱、烘干的設備等，具有升溫快、溫度均勻、干燥量大、使用方便可靠等優點。
一、結構簡介

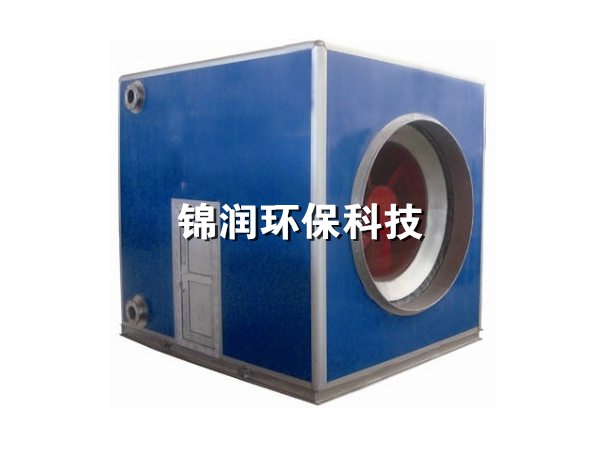

該空氣電加熱器為臥式結構，主要由方形爐體、加熱系統、電氣控制部分組成。
1、方形爐體：該爐體為長方體型式，兩端為空氣進出口，進出口為法蘭接口。爐體內膽采用冷板制作，外覆板為冷板材料制作，外板與內膽之間填充超細硅酸鋁隔熱。
2、加熱系統：加熱系統由U形電熱管和外置接線罩組成，電熱管均勻排列，直接插入爐體內膽，與爐體采用法蘭連接。電熱管體采用不銹鋼材料制作，電熱絲采用Ni80Cr20優質合金絲。
3、電氣控制：采用溫度傳感器采集到出口處溫度值傳輸至高精度數顯式溫控儀，儀表具有PID自整定設定***佳參數功能，輸入**的控制信號驅動加熱器控制器件分組控制加熱溫度，共分三組控制，采用接觸器控制加熱器?？刂茷樽詣踊Ｊ?，即當進入的空氣溫度值接近工作溫度值時，自動關閉分組的輔助加熱。設備具有超溫、斷偶報警，自動切斷加熱電源功能。
三、選材及主要元器件
1．機械部分：
（1）內膽：1.5㎜冷板；
（2）框架：材質Q235-A [ 6#槽鋼、□30×30×3方管；
（3）保溫層：優質硅酸鋁棉；
（4）外覆板：材質Q235-A δ=1.5㎜，表面油漆；
（5）電熱管：U形，兩端接線，不銹鋼1Cr18Ni9Ti外殼，鎳鉻合金電阻絲；
（6）控制箱： 1.5mm冷軋板制作，顏色電腦灰，噴漆處理。。
2、主要電器元件：
（1）溫度控制儀：XMT
