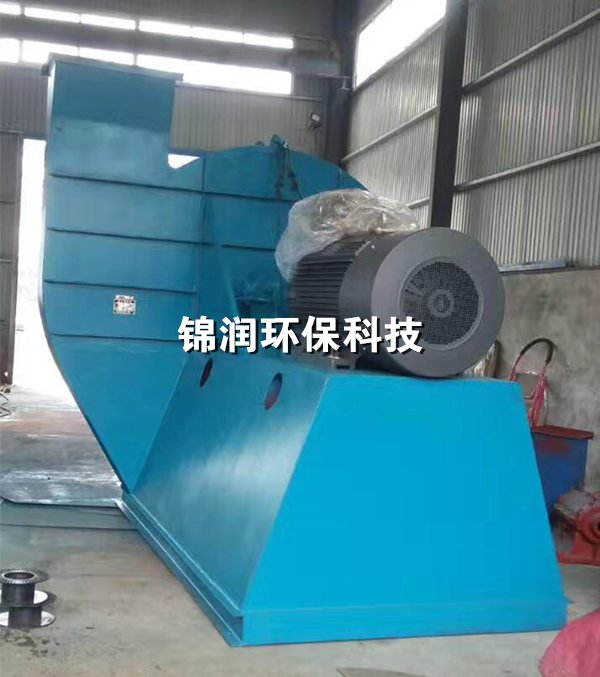

風機的用途 9－28型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦廣泛用于輸送物料，可適用于輸送空氣及無腐蝕、不自燃、不易爆、不易揮發、不含粘性物質之氣體。輸送介質溫度一般不超過50℃，*高不超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。該風機還可用作水泥窯外分解工藝（機號16以上），鋼治煉等特殊場合使用的高溫風機（改用耐熱，高強度材料）。 ☆風機的型式 1、本風機均為單吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13個機號。 2、風機通常制成右旋和左旋兩種型式。 3、風機的出口位置以機殼的出口角度表示，“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度。 ☆風機的結構 風機主要由葉輪、機殼、進風口、支架等組成。 （1）葉輪：9－28型風機為16片葉片，屬前彎型。葉輪擴壓器外緣*高圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校正，故運轉平穩。 （2）機殼：用普通鋼板焊接成蝸形殼整體。 （3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。 （4）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承，用潤滑脂潤滑。 規格 機號 轉速 配用電機 流量 全壓

機號	轉速	配用電機	流量	全壓
(No)	(r/min)	(Kw-P)	(m3/h)	(Pa)
4A	4	2900	2473-2748	3884-3835
	5.5		3022-3572	3776-3629
	7.5		3847-4122	3540-3452
4.5A	7.5	2900	3521-4303	4623-4776
	11		4695-5868	4698-4374
5A	15	2900	4830-6440	6071-5796
	18.5		6977-8050	5678-5394
5.6A	22	2900	6786-7540	7620-7522
	30		8294-9048	7394-7277
	37		9802-11309	7120-6767
6.3A	45	2900	9662-10725	9610-9523
	55		11809-13956	9356-9003
	75		15029-16103	8787-8571
71.D	75	2900	13829-16903	12249-11886
	110		18439-23049	11690-10886
8D	132	29, 00	19783-21981	15554-15358
	160		24180-26378	15093-14848
	200		28576-32972	14524-13818
	18.5	1450	9892-10991	3884-3835
	22		12090-14288	3776-3629
	30		15387-16486	3540-3452
9D	30	1450	14084-15649	4923-4854
	37		17214-18779	4776-4698
	45		20344-23473	4599-4374
10D	55	1450	19320-23613	6071-5894
	75		25759-32199	5796-5394
11.2D	55	1450	27143-33174	7620-7394
	75		36790-48238	7277-6767
11.2D	30	960	17970-21964	3344-3246
	37		23960-29950	3119-2972
12.5D	160	1450	37734-46119	9498-9209
	250		50311-62889	9062-8434
	45	960	24982-27758	4157-4109
	55		27758-30534	4109-4040
	75		33310-41637	3972-3697
14D	250	1450	53013-88355	11906-10582
	75		35098-38998	5217-5158
	90	960	38998-42898	5158-5002
	110		46798-58497	4982-4639
16D	550	1450	79133-96713	15554-15093
	800		105511-131888	14848-13818
	160	960	52392-64034	6816-6620
	250		69855-87319	6502-6061
